Место происхождения: | Китай |
Фирменное наименование: | Meanwell |
Сертификация: | CE,ROHS, TUV, UL |
Номер модели: | Одновыходовое электропитание СИД APC-25 |
Количество мин заказа: | Оборотный |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Упаковывать стандарта экспорта |
Время доставки: | 5-7 работа через дни после получать залемь |
Условия оплаты: | Ex - работы |
Поставка способности: | 30000pcs/month |
работая temp.: | -30 | 70℃ | вибрация: | 10 | 500Hz, 2G 10min. /1cycle, период для 60min. каждое вдоль x, y, осей z |
---|---|---|---|
ХРАНЕНИЕ TEMP., ВЛАЖНОСТЬ: | -40 | +80℃, 10 | RH 95% | TEMP. КОЭФФИЦИЕНТ: | ±0.2%/℃ (0 | 50℃) |
Рабочая влажность: | 20 | non-конденсировать RH 90% | Нормы бесопасности: | UL8750 (за исключением APC-25-350), CSA-C22.2 номер 250.0-13 (только для APC-25-700&1050) одобрило; |
Напряжение тока Withstand: | I/P-O/P: 3KVAC | Сопротивление изоляции: | I/P-O/P: Омы >100M/RH 500VDC/25℃/70% |
Высокий свет: | под руководством легкий блок питания,светодиодные света драйвер |

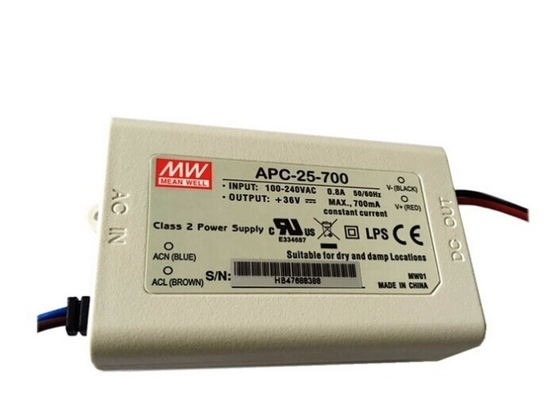

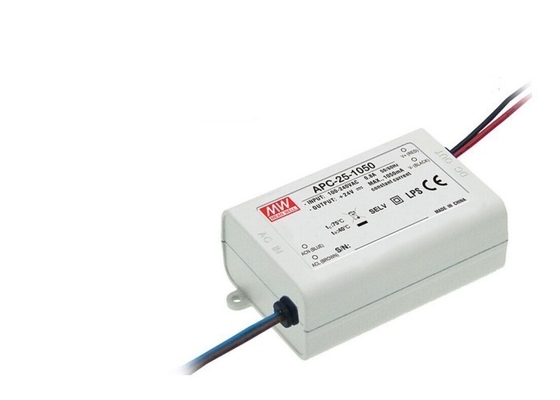

Водитель APC-25-700 СИД серии 20w APC течения электропитания СИД постоянн
Характеристики серии AP (одновыходовое электропитание СИД 12-35w):
1. Полный диапасон всеобщего AC input/
2. Польностью изолированный пластичный случай
3. Предохранения: Короткое замыкание/перегрузка () APV только/над напряжением тока
Постоянн режим напряжения тока для серии APV
Постоянн настоящий режим для серии APC
4. Конструкция IP30
5. Пульсация Withstand 300VAC input на 5 секунд (APV/C-25/35)
6. Тип LPS 2 источников питания/пропуска (за исключением APC-25-350 & APC-35-350/500)
7. Тип изоляции II, отсутствие F.G.
8. Охлаждать конвекцией свободного воздуха
9. максимальная допускаемая нагрузка 2100% ожог-в испытании
10. Низкая цена, высокая надежность
11. Соответствующий для освещения СИД и moving применений знака
12. 2 лет гарантированности
Характеристики электропитания переключения APC-25 25W одновыходовые:
1. Постоянн настоящее электропитание режима
2. Полный диапасон всеобщего AC input/
3. Пульсация Withstand 300VAC input на 5 секунд
4. Предохранения: Короткое замыкание/над напряжением тока
5. Польностью изолированный пластичный случай
6. Малый и компактный размер
7. Охлаждать конвекцией свободного воздуха
8. Конструкция IP30
9. 100% максимальных допускаемых нагрузок ожог-в испытании
10. Соответствующий для освещения СИД и moving применений знака
11. Низкая цена/высоко надежность
12. 2 лет гарантированности
Электропитания серии AP:
Серия APV:
Одновыходовое электропитание СИД: APV-12 серия, APV-16 серия, APV-25 серия, серия APV-35
Серия APC:
Одновыходовое электропитание СИД: APC-12 серия, APC-16 серия, APC-25 серия, серия APC-35
Быстрые детали электропитания СИД APC-25 25W одновыходового:
Серия APC-25 (режим C.C.) | ||||
Модель нет. | Выход | Io Tol. | R&N | Effi. |
APC-25-350 | 25~70V, 350mA | ±8% | 300mV | 83% |
APC-25-500 | 15~50V, 500mA | ±8% | 300mV | 83% |
APC-25-700 | 11~36V, 700mA | ±8% | 300mV | 83% |
APC-25-1050 | 9~24V, 1050mA | ±8% | 300mV | 83% |
Спецификации AP-25:
Модель нет. | APC-25/35 | |
Ряд ввода напряжения AC | 90~264VAC; 127~370VDC | |
Течение inrush AC (максимальное) | Начальный пуск, 45A на 230VAC | |
Над предохранением от напряжения тока | напряжение тока требуемой производительности 110%~145% | |
Напряжение тока Withstand | I/P-O/P: 3kVAC | |
Работая температура | -30~+70celsius (см. выход derating кривый) | |
Вибрация |
10~500Hz, 2G цикл /1 10 минут, период на 60 минут каждое вперед X, y, оси z |
|
Нормы бесопасности | Одобренное UL8750 (за исключением APC-25-350&APC-35-350/500); Конструкция ссылается к TUV EN60950-1 |
|
Стандарты EMC | EN55022 тип b, EN61000-3-2 тип a, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11 |
|
Соединение | Входной сигнал | Расклассифицированный UL, 18AWGx2C (15cm) |
Выход | Расклассифицированный UL, 18AWGx2C (15cm) | |
Проставьте размеры (LxWxH) (mm) | 84x 57x 29,5 |
ПРИМЕЧАНИЕ:
1. Все не специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25℃ температуры окружающей среды.
2. Пульсация & шум измерены на 20MHz ширины полосы частот путем использование 12" переплетенный пар-провод законченной параллельный конденсатор 0.1uf & 47uf.
3. Допуск: включает допуск установки, линию регулировку и регулировку нагрузки.
4. Derating может быть необходим под низким вводом напряжения. Пожалуйста проверите статическую характеристику для больше деталей.
5. Электропитание рассмотрено как компонент который будет эксплуатироваться в комбинации с окончательным оборудованием. В виду того что представление EMC будет повлияно на
полная установка, окончательные изготовители оборудования должна re-квалифицировать директиву EMC на полной установке снова.
блок 6.The не мог быть соответствующ для освещать применения в странах EU. Пожалуйста проверите с вашими органами местного самоуправления для возможной пользы блока.
Схема данных серии APC-25:
