Место происхождения: | Guangdong, China (Mainland) |
Фирменное наименование: | e.mini |
Сертификация: | CE/RoHS |
Номер модели: | E-12V10A-LR120100 |
Количество мин заказа: | 20 Pieces |
---|---|
Упаковывая детали: | Ящик работы и коробка ручки |
Время доставки: | Не познее 2-7 рабочих дней после получать залемь |
Условия оплаты: | T / T, Western Union, Paypal |
Поставка способности: | 25000 частей в месяц |
Эффективности: | Минута 75%, на вводе напряжения 115/230Vac, 1/4,1/2,3/4 и среднем коэффициенте полезного действия вы | Защита: | Испытание короткого замыкания, над настоящим предохранением, над предохранением от напряжения тока |
---|---|---|---|
Входное напряжение: | Расклассифицированное напряжение тока: ряд изменения 100~240Vac: 90-264Vac | Частота входного сигнала: | Расклассифицированная частота: частота изменения 50/60Hz: 47-63Hz |
Имя продукции: | Компьютер Адаптер переменного тока | ||
Высокий свет: | Компьютер адаптеры переменного тока,переходника силы компьютера |

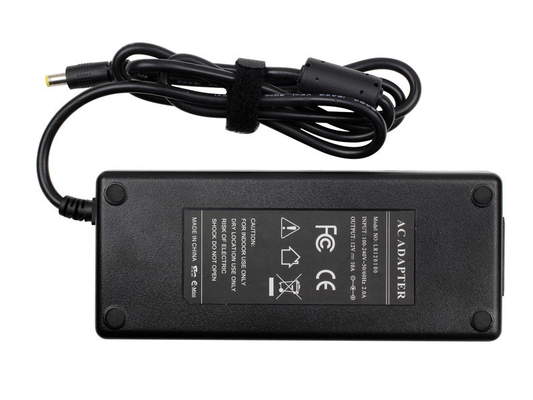

переходника AC компьютера 12v 10A, всеобщий переходника силы ПК
Оптовый самый дешевый переходника силы 12v 10a Adaptor/Ac
Спецификация:
Модель: |
E-Миниый переходника (10A) - LR120100 |
Тип: |
Сила ITX, сила DC-ITX переходника, дисплей LCD, СИД переходника и переходника компьтер-книжки |
Параметр: |
1, стандартный круглый интерфейс выхода рта: диаметры 2.5mm внутренние, диаметр 5.5mm наружный; напряжение тока выхода 12V, сила выхода 120W |
1 ОПИСАНИЕ:
Цель документа определить функциональные требования электропитания переключения 120W.
2 ВХОДНОЙ ХАРАКТЕРИСТИКИ:
2,1 Ввод напряжения:
Расклассифицированное напряжение тока: 100~240Vac
Ряд изменения: 90-264Vac
2,2 Частота входного сигнала:
Расклассифицированная частота: 50/60Hz
Частота изменения: 47-63Hz
2,3 Течение входного сигнала:
расклассифицированное 2.0Amps максимальное на любом вводе напряжения и, номинальная нагрузка выхода DC.
2,4 Течение Inrush:
120 Amps максимального начального пуска на входном сигнале 240Vac, с номинальной нагрузкой и 25℃ окружающими
2,5 Течение утечки Ac:
входной сигнал 0.25mA Max.At240Vac.
3 ХАРАКТЕРИСТИКИ ВЫХОДА:
3,1 Выходная мощность
Напряжение тока |
MIN. Нагрузка |
Расклассифицированный. Нагрузка |
Резервная сила |
Сила выхода |
12Vdc |
0.01A |
10A |
1.0W Макс |
120W |
3,2 Радиальная и осевая нагрузка/линия регулировка
Напряжение тока |
MIN. Нагрузка |
Расклассифицированный. Нагрузка |
Линия регулировка |
Регулировка нагрузки |
12Vdc |
0.01A |
10A |
±1% |
±5% |
3.3Ripple и шум:
Под номинальным напряжением и нагрузкой nominal пульсация и шум следующим образом когда измерение при максимальная пересеченная ширина связи 20MHz и параллельного 47uF/0.1uF, соединенный на тестовой точке.
Пульсация и шум напряжения тока (максимальные)
+12Vdc 120mV p-p
3,4 Поверните дальше время задержки:
3Second Макс на нагрузке входного сигнала 115Vac и выхода максимальной
Время восхода 3,5:
40 госпожа Макс на нагрузке входного сигнала 115Vac и выхода максимальной
3,6 Задержите время:
5 госпожа минута на нагрузке входного сигнала 115Vac и выхода максимальной
3,7 Эффективность:
Минута 75%, на вводе напряжения 115/230Vac, 1/4,1/2,3/4 и среднем коэффициенте полезного действия вычисления максимальной допускаемой нагрузки.
ФУНКЦИЯ 4 ПРЕДОХРАНЕНИЙ:
4,1 Испытание короткого замыкания:
Электропитание будет взятым автомобилем когда недостатки короткого замыкания извлечут.
4,2 Над настоящим предохранением:
Электропитание будет взятым автомобилем когда над настоящими недостатками извлекает.
4,3 Над предохранением от напряжения тока:
Электропитание будет взятый автомобиль когда недостатки извлекают 120%~170%.
5 ОТНОСЯЩИХ К ОКРУЖАЮЩЕЙ СРЕДЕ REQUIREMET:
температура 5.1Operating:
0℃ к 40℃, максимальной допускаемой нагрузке, нормальной деятельности
5,2 Температура хранения: - 20℃ к 80℃ с пакетом
5,3 Относительная влажность:
RH 5% (0℃) ~90% (40℃), 72Hrs, максимальная допускаемая нагрузка, нормальный operating.
5,4 Вибрация:
Работать: IEC 721-3-3 3M3
5~9Hz, A=1.5mm
9~200Hz, ускорение 5m/S2
Перевозка:
IEC 721-3-2 2M2
5-9Hz, A=3.5mm
9~200Hz, Acceleration=5m/S2
200~500Hz, Acceleration=15m/S2
Оси, 10 циклов в ось
Никакое постоянное повреждение не может произойти во время испытания.
ОБРАЗЕЦ должен восстановить к своей первоначально ситуации после силы off/on.
5,5 Упакованный падать:
1M для типа держателя стены и 760mm для типа настольного компьютера как выше описанный.
Горизонтальная поверхность состоит из твёрдой древесины хотя бы 13mm толщиного, установленный на 2 слоях переклейки каждое 19mm к 20mm толщиные, совсем поддержанных на конкретном или соответствующем non-жизнерадостном поле.
ТРЕБОВАНИЕ К БЕЗОПАСНОСТИ 6:
6.1Safety: согласие с
6,2 Высок-Бак ДИЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИ:
Первичный к вторичному: 1800Vac10mA/3S для типа испытания.
6,3 Сопротивление изоляции:
Первичный к вторичному: минута 10MΩ на DC 500V.
6,4 СТАНДАРТ EMI
Встречает пределы
<1>. Правила b типа Fcc part15
<2>правила b типа .EN55022
<3>.GB9254-1998, GB17625.1-2003
МЕХАНИЧЕСКИ ТРЕБОВАНИЕ 7:
7,1 Приложение:
Размер электропитания: L170 x W72 x H41.5mm;

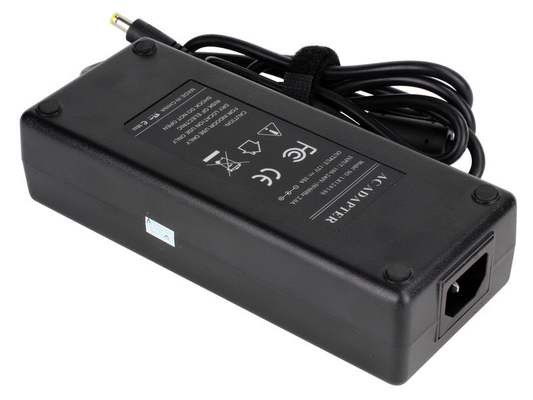

7,2 input разъем:
IEC-320-C14
ШНУР 8
ЯРЛЫК 9:
