Место происхождения: | Китай |
Фирменное наименование: | Meanwell |
Сертификация: | CE,ROHS, TUV, UL |
Номер модели: | Одновыходовое электропитание переключения RS-35 |
Количество мин заказа: | Оборотный |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Упаковывать стандарта экспорта |
Время доставки: | 5-7 работа через дни после получать залемь |
Условия оплаты: | Ex - работы |
Поставка способности: | 30000pcs/month |
Размерности: | 99*82*36mm (L*W*H) | упаковка: | 0.3Kg; 45pcs/14Kg/0.83CUFT |
---|---|---|---|
Тип продукта: | Переходника силы переключения серии Meanwell RS-35 | DC НАПРЯЖЕНИЯ: | 3.3V, 5V, 12V, 15V, 24V, 48V |
Защита от перегрузки: | режим икоты 110%~150%, автоматическ-спасение (150% ~190% для RID-125-1205/2405) | Рабочая влажность: | 20 | non-конденсировать RH 90% |
Нормы бесопасности: | UL60950-1, одобренный TUV EN60950-1 | работая temp.: | -25 | +70 (см. «Derating кривый») |
Высокий свет: | наивысшая мощность вела электропитание,под руководством легкий блок питания |

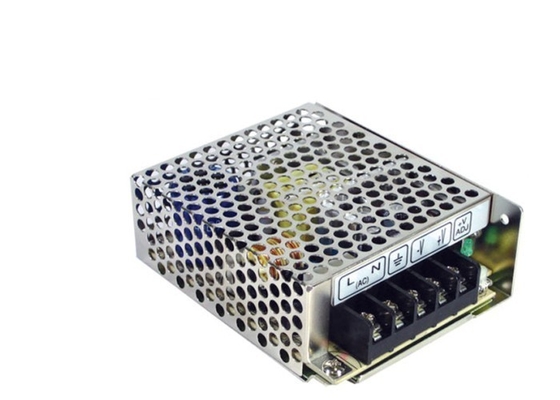

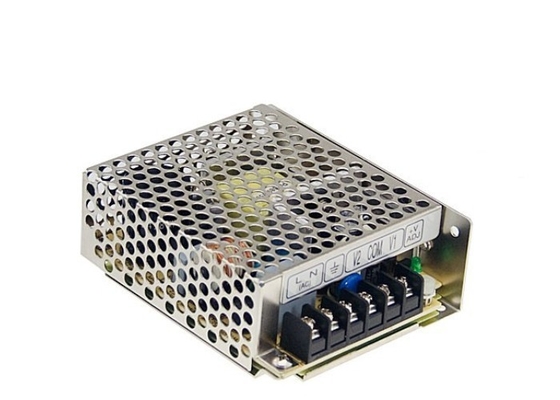

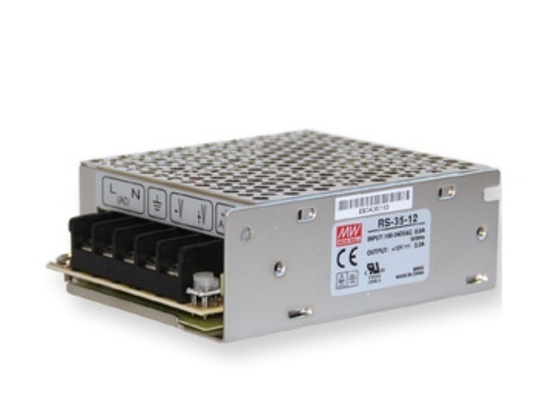

напряжение тока константы водителя 12V RS-35 СИД электропитания СИД DC AC 35w
Характеристики электропитания серии G3 заключенные RS-35 переключая:
1. Полный диапасон всеобщего AC input/
2. Предохранения: Короткое замыкание/над нагрузкой/над напряжением тока
3. Охлаждать конвекцией свободного воздуха
4. Индикатор СИД для силы дальше
5. 100% максимальных допускаемых нагрузок ожог-в испытании
6. Расход энергии <0>
7. нулевой нагрузки. Все используя 105 конденсаторов длинной жизни Градуса цельсия электролитических
8. Пульсация Withstand 300VAC input для 5 вторых
9. Высокая рабочая температура до 70
10. Испытание на вибропрочность Withstand 5G
11. Высокая эффективность, длинная жизнь и высокая надежность
12. 3 лет гарантированности
Переходника силы переключения AC серии Meanwell G3:
RS-15/RS-25/RS-35/RS-50/RS-75/RS-100/RS-150
RD-35/RD-50/RD-65/RD-85/RD-125
RID-50/RID-65/RID-85/RID-125, RT-50/RT-65/RT-85/RT-125
RQ-50/RQ-65/RQ-85/RQ-125
Быстрые детали:
35W - Одновыходовой | ||||
Модель нет. | Выход | Tol. | R&N | Effi. |
RS-35-3.3 | 3.3V, 0~7.0A | ±3% | 80mV | 76,5% |
RS-35-5 | 5V, 0~7.0A | ±2% | 80mV | 80,5% |
RS-35-12 | 12V, 0~3.0A | ±1% | 120mV | 84,5% |
RS-35-15 | 15V, 0~2.4A | ±1% | 120mV | 86,0% |
RS-35-24 | 24V, 0~1.5A | ±1% | 200mV | 88,0% |
RS-35-48 | 48V, 0~0.8A | ±1% | 200mV | 88,5% |
Общие спецификации:
Модель нет. | RS-35 RD-35 |
Ряд ввода напряжения AC | 85~264VAC, 120~373VDC |
Течение inrush AC (максимальное) | 36A на 230VAC |
Ряд регулировки DC |
±10% потенциометром для одновыходового; CH1 -5%~+10% потенциометром для множественного выхода |
Предохранение от перегрузки | режим икоты 110%~150%, автоматическ-спасение (150% ~190% для RID-125-1205/2405) |
Над предохранением от напряжения тока | напряжение тока требуемой производительности 115%~135%, режим икоты, автоматическ-спасение |
Напряжение тока Withstand | I/P - O/P: 3kVAC, I/P - FG: 1.5kVAC, O/P - FG: 0.5kVAC, 1 минута |
Работая температура | -25~+70°C (см. derating кривый для различных моделей) |
Вибрация |
10~500Hz, 5G 10min. цикл /1, период на 60 MIN. каждое вдоль x, y, осей z |
Нормы бесопасности | UL60950-1, одобренный TUV EN60950-1 |
Стандарты EMC |
EN55022 тип b, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2) (35~150W) |
Соединение | Терминальный блок для входного сигнала и выхода |
Размер (LxWxH) (mm) | 99x 82x 36 |
Случай нет. | 932A |
Паковать | 45pcs /14.0kg |
ПРИМЕЧАНИЕ:
1. Все не специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25 Градусе цельсия температуры окружающей среды.
2. Пульсация & шум измерены на 20MHz ширины полосы частот путем использование 12" переплетенный пар-провод законченной параллельный конденсатор 0.1uf & 47uf.
3. Допуск: включает допуск установки, линию регулировку и регулировку нагрузки.
4. Линия регулировка измерена от низкой линии к высокой линии при расчетной нагрузке.
5. Регулировка нагрузки измерена от номинальная нагрузка 0% до 100%.
6. Электропитание учтено компонентом который будет установлен в окончательное оборудование. Окончательное оборудование необходимо re-подтвердить которому оно все еще встречает директивы EMC. Для наведения на как выполнить эти испытания EMC, вы можете сослаться к «испытанию EMC компонентных электропитаний» или контактироваться наши сбывания.
