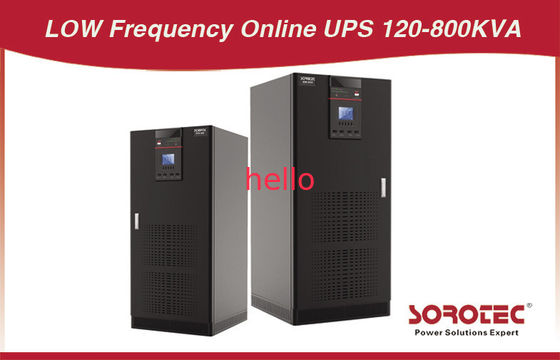

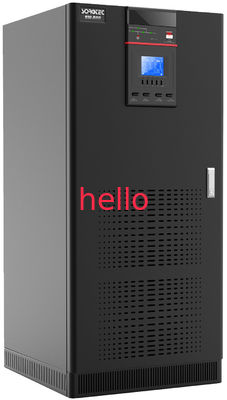

12p/6p, низкочастотное он-лайн трехфазное непрекращающийся электропитание 160KVA
Главные особенности
1. На-Линия двойное преобразование, полно изолируя влияния загрязнения и отказа источника питания решетки силы от общего назначения электропитания и тепловозного генератора нагрузить
2. Расклассифицированный на 0,9 выведите наружу фактор силы, более применимый к центру компьютера-сервера и сети которое используют технологию PFC в большом диапазоне, и поставьте более активную силу чем обычный UPS
3. Используйте предварительное 6-ое поколение DSP и польностью технологии цифрового управления для того чтобы осуществить более высокую стабилность системы
4. Multi входной сигнал гармоническая подавляя технология улучшает общего назначения тариф трансформатора изоляции выходной мощности электричества с zero сдвигом фазы уменьшает влияния нейтрали к земному гармоническому току напряжения тока и нагрузки к инвертору
5. Особопрочная возможность для того чтобы выдержать перегрузку и короткое замыкание выхода, обеспечивающ стабилность системы и безопасность системы под весьма условиями
6. Предварительная распределенная технология параллели active может осуществить параллельную деятельность 6 блоков UPS без потребности централизованного шкафа перепуска
7. Экстренные широкие ввод напряжения и диапазон изменения частот делают его приспособиться к строгой окружающей среде решетки силы
8. Стандартный фильтр вход-выхода улучшает представление системы EMC
управление батареи 9.Intelligent обслуживает батарею автоматически для того чтобы увеличивать время работы от батарей
10. 6-inch экстренный большой LCD которое может показать язык 12 (китайское .English.Russian.Spanish.French и так далее
11. Наслоенный независим-загерметизированный канал вентиляции и резервный вентилятор, монтажные платы с защитными красками и врезанный пылевой фильтр делают его сильно эффективным рассеять жару и защитить продукт эффектно под строгой окружающей средой.
Применения
Главным образом использованный в больших комнатах IDC, центре банка/выселка обеспеченностями, центре управления коммуникационной сети, номенклатурах товаров полупроводника и большой продукции автоматизации и своей системе управления. Согласно специальным потребностям потребителей улучшил, и была использована в больших местах спортов, конференц-зале, театре и хайвее и осветительной установке галоидного светильника металла железнодорожных тоннелей.
Технические данные он-лайн UPS GP9335C 120-800KVA
Модель |
GP9335C
|
|
Тип выпрямителя тока
|
6p
|
12p
|
6p
|
12p
|
6p
|
12p
|
6p
|
12p
|
6p
|
12p
|
|
Расклассифицированный Nominal
|
120KVA/108KW
|
160KVA/144KVA
|
200KVA/180KW
|
300KVA/270KW
|
400KVA/36W
|
|
Расклассифицированный ввод напряжения
|
провод 380/400/415VAC трехфазный 4
|
|
Расклассифицированная частота
|
50/60HZ
|
|
Параметры входящего потока
|
|
Ряд ввода напряжения
|
±25%
|
|
Диапазон изменения частот входного сигнала
|
45Hz~65Hz
|
|
Функция старта входного сигнала мягкая
|
0-100% 5-300settable
|
|
Фактор силы входного сигнала
|
>0.98 (если гармонический фильтр добавлен), то
|
|
Гармонический ток входного сигнала (THDi)
|
<4.5% (если гармонический фильтр добавлен), то
|
|
Перепуск
|
|
Ряд напряжения тока перепуска
|
-20%~+15%
|
|
Диапазон изменения частот перепуска
|
50/60HZ±10%
|
|
Исходящие параметры
|
|
Напряжение тока выхода инвертора
|
провод 380/400/415VAC трехфазный 4
|
|
Стабилность напряжения тока
|
±1% (устоичивое состояние), ±3% (переходное состояние)
|
|
Частота
|
50/60Hz
|
|
Окно синхронизации силы основ
|
±5%
|
|
Фактически измеренная точность частоты (внутренние часы)
|
50/60Hz±0.01Hz
|
|
Фактор силы выхода
|
0,9 (выход 90kW в 100kVA)
|
|
Переходное время на ответ
|
<5ms> |
|
Возможность перегрузки инвертора
|
На 0,9 факторах силы, 110% на 1 час, 125% на 10 минут и 150% для 60s
|
|
Течение короткого замыкания от инвертора
|
3ph 1.5ln для 5seconds, 1ph 2.9ln для 5seconds
|
|
Максимальная возможность перепуска
|
1000% для 100ms
|
|
Сдвиг фазы
характерный
|
С ровномерной нагрузкой 100%
|
<1> |
|
С нагрузкой 100% разницы
|
<1> |
|
Полная гармоника
Искажение (THDv)
|
нагрузка 100% линейная
|
<1> |
|
нагрузка 100% нелинейная
|
<3> |
|
Эффективность системы (максимальная допускаемая нагрузка)
|
До 94% (эффективность инвертора до 98%)
|
|
Исходящие параметры выпрямителя тока
|
|
Стабилность напряжения тока выхода заряжателя
|
1%
|
|
Напряжение тока пульсации DC
|
≤1%
|
|
Оперативная среда
|
|
Температурная амплитуда рабочей температуры
|
0~40℃
|
|
Температура хранения
|
-25~70℃ (без батареи)
|
|
Относительная влажность
|
0~95% отсутствие конденсации
|
|
Высота максимума работая
|
≤Elevation 1000m, для высоты над 1000m, derate 1% для каждого увеличения 100m
|
|
Шум (1m)
|
58-68dB
|
|
Уровень предохранения
|
IP20
|
|
Стандартный
|
Безопасность: ТИП C2 EN50091-2 ТИПА IEC60950-1 IEC62040-1-1 UL1778 EMC IEC62040-2 конструкция и испытание IEC62040-3
|
|
Физические параметры
|
|
Вес (kg)
|
980
|
1420
|
1200
|
1750
|
1350
|
2000
|
1600
|
2200
|
2100
|
2750
|
|
Ширина (mm)
|
900
|
1250
|
1250
|
1640
|
1250
|
1640
|
1640
|
2280
|
2280
|
2280
|
|
Глубина (mm)
|
855
|
855
|
855
|
855
|
855
|
855
|
855
|
855
|
855
|
855
|
|
Высота (mm)
|
1900
|
1900
|
1900
|
1900
|
1900
|
1900
|
1900
|
1900
|
1900
|
1900
|
Следовать стандартом регулировки GB/IEC: EMC: БЕЗОПАСНОСТЬ GB7260.2/IEC62040-2 GB/17626.2~5/IEC61000-4-2~5: GB4943
Примечание: Технические характеристики изделия подлеубежал изменение без более дальнеишего извещения
