Место происхождения: | Китай |
Фирменное наименование: | Meanwell |
Сертификация: | CE,ROHS, TUV, UL |
Номер модели: | Одновыходовое электропитание переключения SE-450 |
Количество мин заказа: | Оборотный |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Упаковывать стандарта экспорта |
Время доставки: | 5-7 работа через дни после получать залемь |
Условия оплаты: | Ex - работы |
Поставка способности: | 30000pcs/month |
Размерности: | 225*124*50mm (L*W*H) | Предохранения: | Короткое замыкание/перегрузка/над напряжением тока/над температурой |
---|---|---|---|
упаковка: | 1.25Kg; 12PCS/16Kg/1CUFT | Над предохранением от напряжения тока: | 115%~145% |
Излучение EMC: | Соответствие к (CISPR22) типу EN55022 b, EN61000-3-2, - 3 | DC НАПРЯЖЕНИЯ: | 3.3V, 5V, 12V, 15V, 24V, 36V, 48V |
Предохранение от перегрузки: | 105%~150% выключило напряжение тока o/p, repower дальше для того чтобы взять | Гарантия: | 2-х лет |
Высокий свет: | наивысшая мощность вела электропитание,под руководством легкий блок питания |

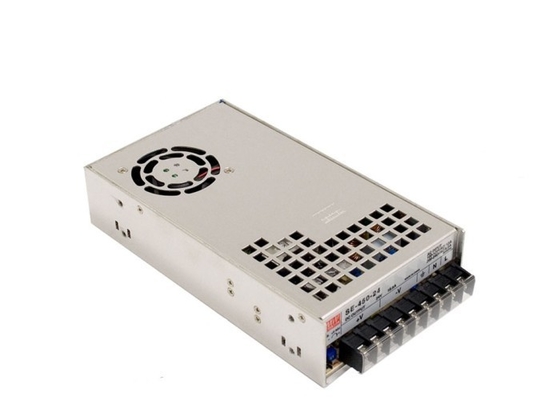

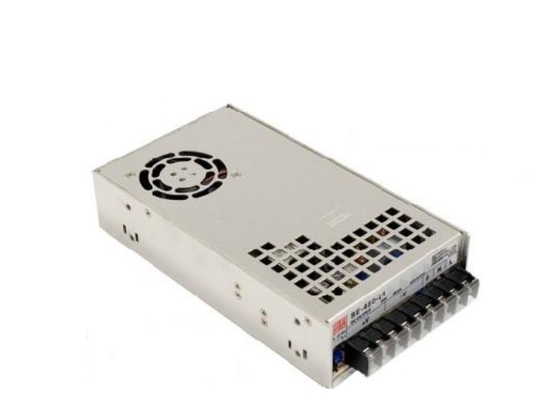

Водитель СИД напряжения тока электропитания 12V 24V СИД DC AC Meanwell SE-450 постоянн
Заключенные характеристики серии 100w-450w SE миниатюрные:
1. Дискретное input AC переключателем
2. Пульсация Withstand 300VAC input на 5 секунд (SE-200/350)
3. Предохранения: Короткое замыкание/перегрузка/над напряжением тока/над температурой (за исключением SE-100)
4. Принудительное воздушное охлаждение встроенный вентилятором DC (SE-350/450)
5. Управление встроенного вентилятора ВКЛЮЧЕНО-ВЫКЛЮЧЕНО (SE-350)
6. Цепь разъема постоянн настоящая ограничиваясь (SE-200/350)
7. Испытание на вибропрочность Withstand 5G (SE-200/350)
8. Встроенная дистанционная функция чувства (SE-450)
9. 100% максимальных допускаемых нагрузок ожог-в испытании
10. Индикатор СИД для силы дальше
11. 2 лет гарантированности
Характеристики электропитания переключения серии SE-350 SE одновыходовые:
1. Input AC активный ограничиваться течения пульсации
2. Ряд входного сигнала AC выбранный переключателем
3. Предохранения: Короткое замыкание/перегрузка/над напряжением тока/над температурой.
4. Принудительное воздушное охлаждение встроенный вентилятором шарового подшипника DC
5. Встроенная дистанционная функция чувства
6. Индикатор СИД для силы дальше
7. Одобренный UL
9. 2 лет гарантированности
Заключенные переключая электропитания
Серия SE:
Одновыходовое электропитание переключения: SE-100, SE-200, SE-350, SE-450, SE-600, SE-1000, SE-1500
Быстрые детали одновыходового электропитания переключения СИД 450w:
выход 450W-Single | ||||
Модель нет. | Выход | Tol. | R&N | Effi. |
SE-450-3.3 | 3.3V, 0~75A | ±3% | 200mV | 74% |
SE-450-5 | 5V, 0~75A | ±3% | 200mV | 78% |
SE-450-12 | 12V, 0~37.5A | ±1% | 200mV | 83% |
SE-450-15 | 15V, 0~30A | ±1% | 200mV | 84% |
SE-450-24 | 24V, 0~18.8A | ±1.5% | 200mV | 86% |
SE-450-36 | 36V, 0~12.5A | ±1% | 200mV | 86% |
SE-450-48 | 48V, 0~9.4A | ±1% | 200mV | 88% |
Серия 100w SE к 450w Specfications:
Модель нет. | SE-100 | SE-200 | SE-350 | SE-450 | |
Входной сигнал AC ряд напряжения тока |
115/230VAC переключателем | ||||
Inrush AC течение (максимальное) |
Начальный пуск, 36A на 230VAC |
Начальный пуск, 55A на 230VAC |
Начальный пуск, 60A на 230VAC |
Начальный пуск, 55A на 230VAC |
|
Регулировка DC ряд |
-5%~+10% расклассифицированный напряжение тока выхода |
напряжение тока требуемой производительности ±10% |
|||
Перегрузка предохранение |
Ряд | 110%~150% | 105%~150% | 105%~135% | 105%~150% |
Тип | Режим икоты, автоматическ-спасение |
Постоянн настоящий ограничиваться, автоматическ-спасение |
Выключите o/p напряжение тока, repower на взять |
||
Над напряжением тока предохранение |
115%~135% | 115%~145% | |||
Withstand напряжение тока |
I/P - O/P: 3kVAC, I/P - FG: 1.5kVAC, O/P-FG: 0.5kVAC | ||||
Работа температура |
-20~+60°C | -20~+60°C | -20~+60°C |
-10~+60°C (сошлитесь к derating выхода кривый) |
|
Безопасность стандарты |
UL60950-1, GB4943 (SE-100 только) одобрило | ||||
EMC стандарты |
EN55022 тип b, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, GB9254 для SE-100 только |
||||
Соединение |
блок тангажа терминального блока 9P/9.5mm тангажа 7P/9.5mm терминальный с блоком тангажа крышки 9P/11mm терминальным с крышкой |
||||
Размер (LxWxH) (mm) |
159x 97x 38 | 215x 115x 50 | 225x 124x 50 | ||
Случай нет. | 901 | 912E | 912C | 986A | |
Паковать | 30pcs/17.5kg | 12pcs/12kg | 12pcs/13.5kg | 12pcs/16kg |
ПРИМЕЧАНИЕ:
1. Все не специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25℃ температуры окружающей среды.
2. Пульсация & шум измерены на 20MHz ширины полосы частот путем использование 12" переплетенный пар-провод законченной параллельный конденсатор 0.1uf & 47uf.
3. Допуск: включает допуск установки, линию регулировку и регулировку нагрузки.
Схема данных серии SE-450:
Модели серии SE-450 SE доступные:
NES-450-3.3
NES-450-5
NES-450-12
NES-450-15
NES-450-24
NES-450-36
NES-450-48
