Место происхождения: | Китай |
Фирменное наименование: | Enargy |
Номер модели: | MD60-12S24 |
Количество мин заказа: | 1шт |
---|---|
Цена: | Negotiation |
Время доставки: | 1-8 недели |
Условия оплаты: | переговоров |
Поставка способности: | 15000Pcs/week |
Высокий свет: | медицинский переходника силы |
---|

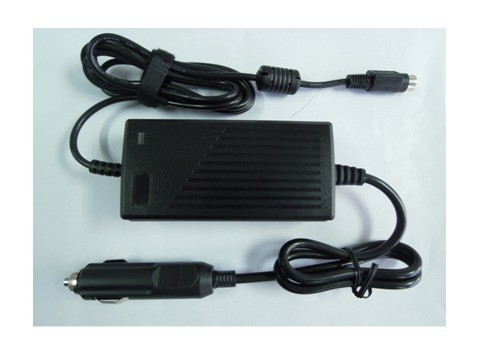

Медицинский переходника MD60-12S24 электропитания 60W одновыходовой DC-DC
Главные особенности
Ряд ввода напряжения: 9~32Vdc
Номинальность выхода: 60W
Высокая эффективность: 86%
Стабилизация напряжения: ≤±1%
Регулировка нагрузки: ≤±3%
Низкое ripple&noise: ≤240mV
предохранение от короткого замыкания
Выход над предохранением от напряжения тока
Выход над настоящим предохранением
Над предохранением от температуры
Естественный охладьте
RoHS уступчивое
Номинальность плам-задержанная в развитии UL94V-0
Обзор продукта
Эта польза переходники DC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Входные характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Ряд ввода напряжения |
9 |
24 |
32 |
Vdc |
|
Максимальное течение входного сигнала |
|
|
14 |
A |
12Vdc 6A выводить наружу вводом напряжения переходное |
Потери элекпропитания нулевой нагрузки |
|
|
2 |
W |
|
Эффективность |
|
86 |
|
% |
Vin=12Vdc, Io=2.5A, Ta=25℃ |
Характеристики выхода
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Номинальность выхода |
|
|
60 |
W |
Vin=9-32Vdc |
Ряд напряжения тока выхода |
23,52 |
24 |
24,48 |
Vdc |
Vin=9-32Vdc |
Ряд течения выхода |
0 |
|
2,5 |
A |
|
Стабилизация напряжения |
|
|
±1 |
% |
|
Регулировка нагрузки |
|
|
±3 |
% |
|
Пульсация & шум |
|
200 |
240 |
mV |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz |
Turn-on время восхода |
|
|
50 |
госпожа |
Максимальная допускаемая нагрузка, 10%~90% Vout |
Емкость выхода |
|
|
2200 |
μF |
|
Overshoot напряжения тока выхода |
|
|
±5 |
% |
|
Характеристики предохранения
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Над предохранением от напряжения тока |
26,4 |
28,8 |
31,2 |
Vdc |
Икота. |
Предохранение от короткого замыкания |
|
|
10 |
mΩ |
Икота |
Над предохранением от температуры |
|
|
|
|
Автоматическое спасение |
Выход над настоящим предохранением |
6 |
|
7,5 |
A |
|
Общие характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
MTBF |
500 |
|
|
KHrs |
TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta |
Вес |
|
350 |
|
g |
|
Относящие к окружающей среде характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Рабочая температура |
0 |
|
+40 |
℃ |
|
Температура хранения |
-40 |
|
+85 |
℃ |
|
Относительная влажность |
0 |
|
90 |
% |
|
Высота |
|
|
3000 |
m |
|
Охлаждая-вниз метод |
|
|
|
|
Естественный охлаждать |
Пламя - ранг retardant |
|
|
|
|
UL94V-0 |
Механически план
Length×width×heigth: 119×61×35 (mm), 4.69×2.4×1.38 (внутри)
Обозначения разъема
Код разъема |
Функция |
CON1 |
линия электропередач выхода 24Vdc |
Линия электропередач выхода DC, длина 1.5m, 16AWG, кольцо магнита, 4pin выход, волшебная ручка |
|
CON2 |
линия электропередач входного сигнала 12-32Vdc |
Длина 600mm, 14AWG, внутренний взрыватель 20A |
